氣動球閥
氣動法蘭三通球閥
- 產品型號：Q644F/H,Q645F/H
- 產品結構：L型/T型
- 產品壓力：1.6MPa-6.4MPa
- 產品材質：WCB,304,316
- 產品規格：DN15-DN300
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【氣動法蘭三通球閥】的相關信息或索取相關資料，請聯系我們
氣動三通法蘭球閥概述：
氣動三通球閥有氣動L型三通球閥Q644F/H和氣動T型三通球閥Q645F/H兩種形式。L型三通球閥主要用于流向切換，介質從一路流入，從另外二路中的一路流出，或兩路流入，控制其中一路流出。T型三通球閥可以用于合流與分流，一路流入，另外兩路同時流出，或兩路同時流入，合流為一路流出?；蛑蓖ㄅc角式流向切換。三通球閥轉動90°即可換向，切換迅速。適用于遠程操控，使用方便。
氣動三通球閥原理：
氣動三通法蘭球閥Q644H/Q645H用于工業控制系統中，它是由氣動執行機構和三通球閥組成，氣動執行機構是三通球閥的驅動裝置，當工作給氣源時，執行機構從0～90度回轉，使三通球閥由關(開)的位置到開(關)的位置，達到對管道內介質實現流通(切斷)，滿足不同的工藝要求。

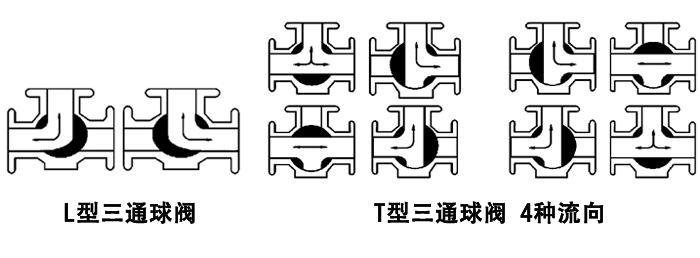

氣動三通球閥流向原理圖：
氣動三通球閥參數：
氣動三通球閥有氣動L型三通球閥Q644F/H和氣動T型三通球閥Q645F/H兩種形式。L型三通球閥主要用于流向切換，介質從一路流入，從另外二路中的一路流出，或兩路流入，控制其中一路流出。T型三通球閥可以用于合流與分流，一路流入，另外兩路同時流出，或兩路同時流入，合流為一路流出?；蛑蓖ㄅc角式流向切換。三通球閥轉動90°即可換向，切換迅速。適用于遠程操控，使用方便。
氣動三通球閥原理：
氣動三通法蘭球閥Q644H/Q645H用于工業控制系統中，它是由氣動執行機構和三通球閥組成，氣動執行機構是三通球閥的驅動裝置，當工作給氣源時，執行機構從0～90度回轉，使三通球閥由關(開)的位置到開(關)的位置，達到對管道內介質實現流通(切斷)，滿足不同的工藝要求。
|
Q644F/Q645F法蘭氣動三通球閥特點： 1、L型三通球閥主要用于切換流向。 2、T型三通球閥可用于分流或合流，也可以用于流向切換。 3、切換時間短，換向迅速。 4、下裝式閥桿，安全可靠。 5、L型和T型更換球芯就可以互換。 6、配裝換向電磁閥，行程開關，方便遠程控制。 7、流體阻力小，全通徑的球閥基本沒有流阻。 8、結構簡單、體積小、重量輕。 |
 |
氣動三通球閥參數：
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L型球閥型號 | Q644F-16C/P，Q644F-25C/P，Q644F-40C/P，Q644F-64C/P | |||||||||||
| T型球閥型號 | Q645F-16C/P，Q645F-25C/P，Q645F-40C/P，Q645F-64C/P | |||||||||||
| 閥體形式 | 二段分體式鑄造閥體 | |||||||||||
| 閥蓋形式 | 整體式 | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 連接方式 | 法蘭式、螺紋式(適用于1/2"～2") | |||||||||||
| 閥芯形式 | 三通球型閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 泄露量 | 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死區 | ≤1% | |||||||||||
| 配置執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||||
